Resistores
São componentes eletro-eletrônicos que tem a finalidade de oferecer resistência à passagem da corrente elétrica.

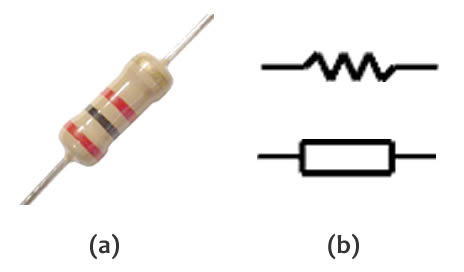

Fig 01. Aspecto físico de um resistor de filme de carbono (a) e símbolos do resistor (b)
O resistor é muito utilizado na eletrônica e seu princípio de funcionamento é baseado na conversão energia elétrica em energia térmica pelo Efeito Joule.
Segundo Georg Simon Ohm, físico e matemático alemão, existe uma relação entre a resistência, a diferença de potencial (ou tensão) e a corrente elétrica, e esta pode ser expressa pelo que ficou conhecida como sendo 1ª Lei de Ohm:
Onde:
- R é a resistência elétrica (em Ohms - Ω)
- V é a diferença de potencial ou tensão (em Volts - V)
- I é a corrente elétrica (em Ampères - A)
Ohm também relacionou a resistência elétrica com as dimensões físicas do material e a temperatura a qual este material está submetido. Esta relação ficou conhecida como 2ª Lei de Ohm:
Onde:
- R é a resistência elétrica (em Ohms - Ω)
- ρ (rô) é a resistividade elétrica (em Ohm.metro - Ω.m)
- ℓ é o comprimento (em metros - m)
- A é a área da secção transversal (em metros quadrados - m2)
A tabela abaixo relaciona alguns materiais e seus respectivos valores de resistividade (p):
Material |
Resistividade a 20ºC em (W.m = ohm.metro) |
Coeficiente de temperatura (a) em (1/ºC) |
| Prata | 1,59 . 10-8 | 3,75 . 10-3 |
| Cobre | 1,673 . 10-8 | 4,05 . 10-3 |
| Alumínio | 2,655 . 10-8 | 4,03 . 10-3 |
| Tungstênio | 5,50 . 10-8 | 4,70 . 10-3 |
| Ferro | 9,71 . 10-8 | 5,76 . 10-3 |
| Platina | 9,83 . 10-8 | 3,64 . 10-3 |
| Mercúrio | 95,8 . 10-8 | 0,88 . 10-3 |
Cuidado! Não confunda resistor com resistência. O primeiro termo designa o elemento que oferece resistência, e o segundo representa a grandeza física associada ao fenômeno. É muito comum se dizer que a RESISTÊNCIA do chuveiro queimou, o que é um equívoco. O certo seria: o RESISTOR do chuveiro queimou :) |
Entendeu? Não? Vamos entender com um exemplo...
