O Layout da Placa

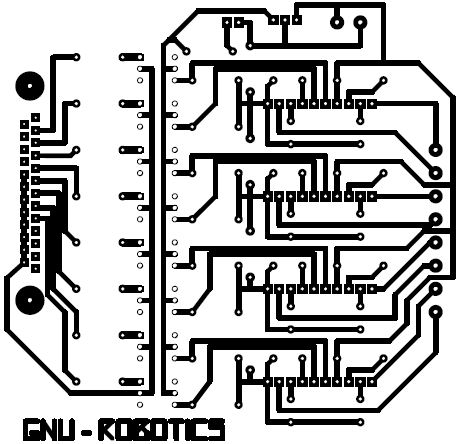

O próximo passo é preparar a placa de circuito impresso que abrigará o circuito. Um layout padrão pode ser visto clicando na imagem abaixo.

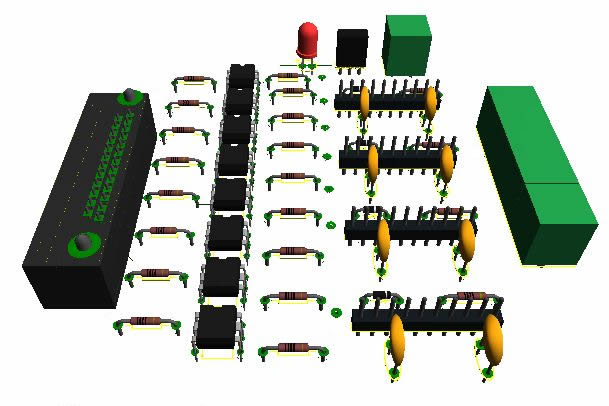

O aspecto da placa é este
Se você tem dúvidas de como fazer a passagem do layout para a placa de circuito impresso (PCI), consulte o material de auxílio "Fazendo uma PCI"
Uma alternativa...

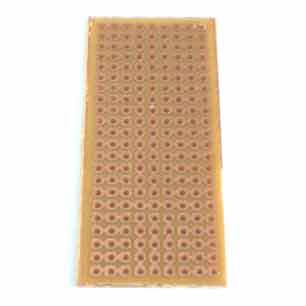

Caso seja difícil passar o desenho para a placa, uma placa padrão perfurada pode ser usada.
A vantagem de utilizar esta placa perfurada é a economia de tempo, em contrapartida, ela é um pouco mais cara, e a estética da placa na parte inferior (da solda) dependerá da habilidade do soldador :)
